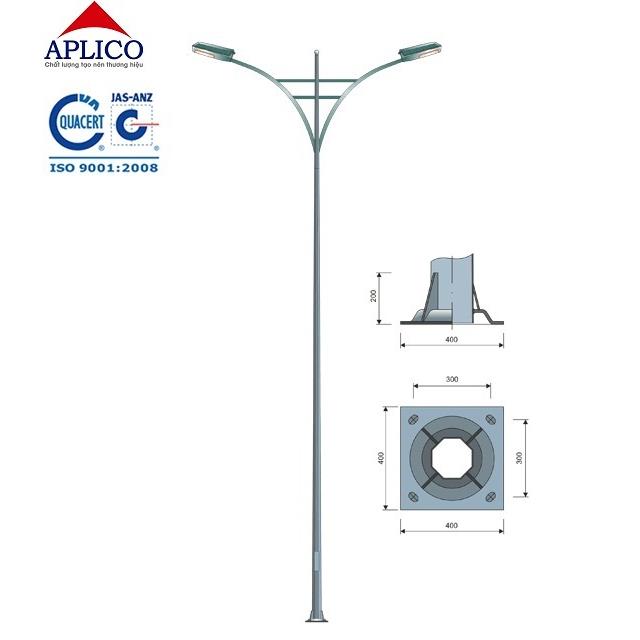

Cột đèn cao áp AP02

Cột đèn cao áp AP02

Cột đèn chiếu sáng đường phố, đường cao tốc, cầu, ngõ xóm công cộng và nơi có không gian rộng...

Cột đèn cao áp AP02 sử dụng trong chiếu sáng đường phố, đường cao tốc, cầu, ngõ xóm công cộng và nơi có không gian rộng, chiếu sáng sân vườn, chiếu sáng công cộng...

Đặc tính kỹ thuật của cột đèn cao áp AP02:

- Cột đèn cao áp AP02 được tính toán thiết kế chịu được tốc độ gió đến 45m/s (tương đương vùng áp lực gió 125daN/m2). Hệ số hình dạng địa hình và các hệ số thống kê khác nhau bằng 1.

- Đối với vùng gió địa hình khác, cột sẽ được thiết kế riêng tuỳ theo yêu cầu đặt hàng.

- Cột đèn chiếu sáng AP02 được thiết kế và chế tạo phù hợp với các yêu cầu của tiêu chuẩn. Cột được tính toán và thiết kế với sự trợ giúp của phần mềm tính cột chuyên dụng.

- Vật liệu sử dụng cho cột đèn phù hợp với tiêu chuẩn.

- Cột thép cao áp AP02 được hàn dọc tự động trong môi trường khí bảo vệ CO2, phù hợp với tiêu chuẩn.

- Thân cột thép AP02 được chế tạo liền, không hàn nối ngang thân.

- Cột đèn cao áp AP02 được mạ nhúng kẽm nóng, phù hợp với tiêu chuẩn. Chiều dày tối thiểu trên một mặt là 65um (450g/m2) đối với thép tấm có chiều dày từ 3 - 5mm.

Bảng chi tiết thông số các loại cột:

a. Cột đèn cao áp Bát giác.

H

(m)

W

(m)

T

(mm)

D1

(mm)

D2

(mm)

PxQ

(mm)

F

(daN)

N

(mm)

M

(mm)

J

(mm)

Hm x C

(m)

6

1.5

3

78

132

85×350

90

240

300/10

M16x600

1.0×0.8

7

1.5

3.5

78

148

85×350

105

300

400/10

M24x750

1.0×0.8

8

1.5

3.5

78

153

85×350

125

300

400/10

M24x750

1.2×1.0

9

1.5

4

78

163

85×350

130

300

400/12

M24x750

1.2×1.0

10

1.5

4

78

174

85×350

135

300

400/12

M24x750

1.2×1.0

11

1.5

4

78

184

85×350

140

300

400/12

M24x750

1.2×1.0

b. Cột đèn cao áp Tròn côn.

H

(m)

W

(m)

T

(mm)

D1

(mm)

D2

(mm)

PxQ

(mm)

F

(daN)

N

(mm)

M

(mm)

J

(mm)

Hm x C

(m)

6

1.5

3

78

144

85×350

90

240

300/10

M16x600

1.0×0.8

7

1.5

3.5

78

154

85×350

105

300

400/10

M24x750

1.0×0.8

8

1.5

3.5

78

165

85×350

120

300

400/10

M24x750

1.2×1.0

9

1.5

4

78

175

95×350

125

300

400/12

M24x750

1.2×1.0

10

1.5

4

78

186

95×350

130

300

400/12

M24x750

1.2×1.0

11

1.5

4

78

196

95×350

135

300

400/12

M24x750

1.2×1.0

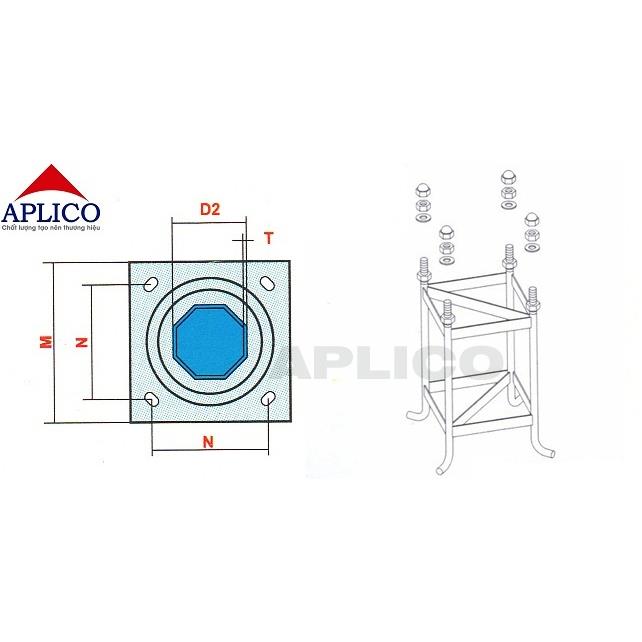

Chú thích:

H: Chiều cao cột tính từ mặt bích.

W: Độ vươn cần đèn tính từ tâm cột.

D1: Kích thước ngoài tại đầu cột.

D2: Kích thước ngoài tại mặt bích chân cột.

T: Chiều dày thân cột.

P: Chiều rộng cửa cột.

Q: Chiều cao cửa cột.

F: Lực ngang đầu cột tính toán cho phép.

J: Bu lông móng cột.

S: Số lượng lỗ bắt bu lông móng trên bích đế cột.

N: Khoảng cách tâm bu lông móng cột.

M: Kích thước bích đế cột.

Hm: Chiều sâu của khối bê tông móng.

Mô tả sản phẩm:

Cột đèn cao áp AP02 được làm bằng thép chiếu sáng các công viên, vườn hoa, nhà xưởng …

Cột cao áp được mạ nhúng kẽm nóng không bị oxi hóa bởi thời tiết. cột thép AP02 có độ dày từ 3mm đến 5mm, chịu được sức gió đến 45m/s.

Thiết kế cột chiếu sáng cao áp phù hợp với mọi quy chuẩn của bộ đo lường đề ra.

Đối với từng loại địa hình cột sẽ được thiết kế theo quy chuẩn hoặc theo yêu cầu của khách hàng.

Khung móng cột cao áp sẽ được thính toán với từng loại địa hình để phù hợp khi lắp đặt.

---
