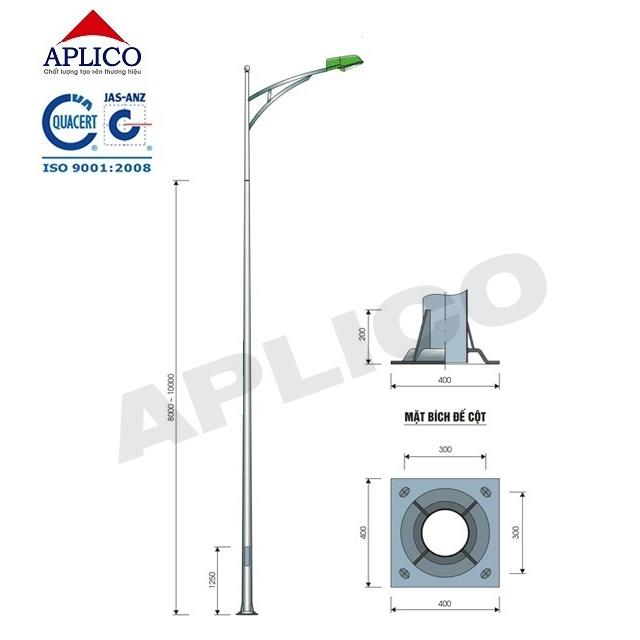

Cột đèn cao áp AP03

Cột đèn cao áp AP03

Cột đèn cao áp AP03 sử dụng để chiếu sáng đường phố, đường cao tốc, cầu, ngõ xóm công cộng và nơi có không gian rộng, chiếu sáng sân vườn, chiếu sáng công cộng...

Thông tin chi tiết của cột đèn cao áp AP03:

Cột đèn cao áp AP03 sử dụng để chiếu sáng đường phố, đường cao tốc, cầu, ngõ xóm công cộng và nơi có không gian rộng, chiếu sáng sân vườn, chiếu sáng công cộng... Cột đèn cap áp AP06 được APLICO sản xuất trên dây chuyền công nghệ hiện đại tại nhà máy - Khu CN Thạch Thất - Hà Nội

Cột đèn cao áp AP03 được APLICO sản xuất trên dây chuyền công nghệ hiện đại máy chấn 12 mét tại Nhà máy - Khu CN Thạch Thất - Hà Nội

ĐẶC TÍNH KỸ THUẬT:

- Cột đèn chiếu sáng AP03 được tính toán thiết kế chịu được tốc độ gió đến 45m/s (tương đương vùng áp lực gió 125daN/m2). Hệ số hình dạng địa hình và các hệ số thống kê khác nhau bằng 1.

- Đối với vùng gió địa hình khác, cột sẽ được thiết kế riêng tuỳ theo yêu cầu đặt hàng.

- Cột được thiết kế và chế tạo phù hợp với các yêu cầu của tiêu chuẩn. Cột được tính toán và thiết kế với sự trợ giúp của phần mềm tính cột chuyên dụng.

- Vật liệu sử dụng cho cột đèn phù hợp với tiêu chuẩn.

- Cột được hàn dọc tự động trong môi trường khí bảo vệ CO2, phù hợp với tiêu chuẩn.

- Thân cột được chế tạo liền, không hàn nối ngang thân.

- Cột được mạ nhúng kẽm nóng, phù hợp với tiêu chuẩn. Chiều dày tối thiểu trên một mặt là 65um (450g/m2) đối với thép tấm có chiều dày từ 3 - 5mm.

Bảng chi tiết thông số các loại cột:

a. Cột đèn chiếu sáng Bát giác.

H

(m)

W

(m)

T

(mm)

D1

(mm)

D2

(mm)

PxQ

(mm)

F

(daN)

N

(mm)

M

(mm)

J

(mm)

Hm x C

(m)

6

1.5

3

78

132

85×350

90

240

300/10

M16x600

1.0×0.8

7

1.5

3.5

78

148

85×350

105

300

400/10

M24x750

1.0×0.8

8

1.5

3.5

78

153

85×350

125

300

400/10

M24x750

1.2×1.0

9

1.5

4

78

163

85×350

130

300

400/12

M24x750

1.2×1.0

10

1.5

4

78

174

85×350

135

300

400/12

M24x750

1.2×1.0

11

1.5

4

78

184

85×350

140

300

400/12

M24x750

1.2×1.0

b. Cột đèn chiếu sáng Tròn côn.

H

(m)

W

(m)

T

(mm)

D1

(mm)

D2

(mm)

PxQ

(mm)

F

(daN)

N

(mm)

M

(mm)

J

(mm)

Hm x C

(m)

6

1.5

3

78

144

85×350

90

240

300/10

M16x600

1.0×0.8

7

1.5

3.5

78

154

85×350

105

300

400/10

M24x750

1.0×0.8

8

1.5

3.5

78

165

85×350

120

300

400/10

M24x750

1.2×1.0

9

1.5

4

78

175

95×350

125

300

400/12

M24x750

1.2×1.0

10

1.5

4

78

186

95×350

130

300

400/12

M24x750

1.2×1.0

11

1.5

4

78

196

95×350

135

300

400/12

M24x750

1.2×1.0

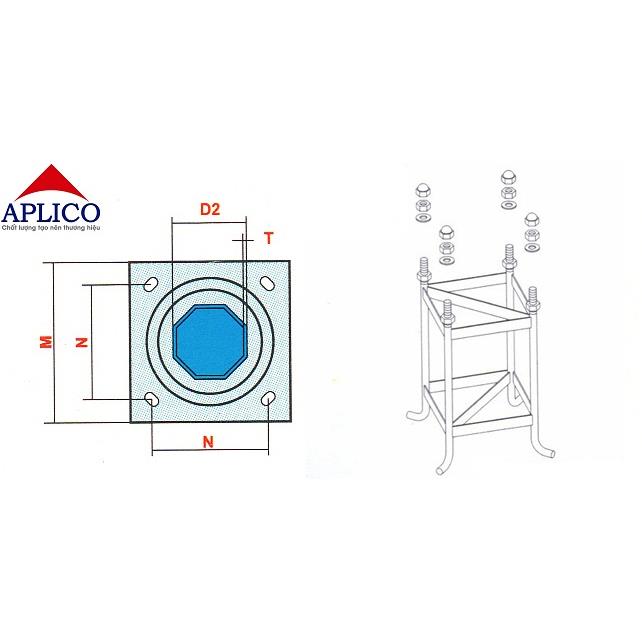

Chú thích:

H: Chiều cao cột tính từ mặt bích.

W: Độ vươn cần đèn tính từ tâm cột.

D1: Kích thước ngoài tại đầu cột.

D2: Kích thước ngoài tại mặt bích chân cột.

T: Chiều dày thân cột.

P: Chiều rộng cửa cột.

Q: Chiều cao cửa cột.

F: Lực ngang đầu cột tính toán cho phép.

J: Bu lông móng cột.

S: Số lượng lỗ bắt bu lông móng trên bích đế cột.

N: Khoảng cách tâm bu lông móng cột.

M: Kích thước bích đế cột.

Hm: Chiều sâu của khối bê tông móng.

Mô tả chi tiết:

Cột đèn AP06 được thiết kế phù hợp với tiêu chuẩn BS 5649, TR7. Cột cao áp được thiết kế  vơi phần mềm tính cột chuyên dụng của Mĩ.

Thân cột được chế tạo từ thép nguyên chất nhúng kẽm nóng không bị han rỉ, độ dày của cột từ 3mm – 5mm chịu được gió bão do thời tiết gây ra.

Cột thép cao áp cao trên 12m được hàn dọc tự động trong môi trường bảo vệ khí CO2 phù hợp với tiêu chuẩn BS 5135, AWS D1.1

Cột đèn chiếu sáng có thể được thiết kế theo từng loại địa hình và theo như  yêu cầu của khách hàng .

---
