Cột đèn cao áp AP12

Cột đèn cao áp AP12

Cột đèn cao áp AP12 được làm bằng thép mạ nhúng kẽm nóng, có độ dày từ 3mm đến 5mm chịu được tốc độ gió lên đế 45m/s ( tương đương vùng áp lực gió 125 daN/m2 ).Cột đèn chiếu sáng AP12 có thiết kế đạt

Cột đèn cao áp AP12 sử dụng trong chiếu sáng đường phố, đường cao tốc, chiếu sáng không gian rộng lớn,...

ĐẶC TÍNH KỸ THUẬT:

- Cột đèn chiếu sáng AP12 được Aplico tính toán thiết kế và chế tạo chịu được tốc độ gió đến 45m/s (tương đương vùng áp lực gió 125daN/m2). Hệ số hình dạng địa hình và các hệ số thống kê khác nhau bằng 1.

- Đối với vùng gió địa hình khác, cột sẽ được thiết kế riêng tuỳ theo yêu cầu đặt hàng.

- Cột đèn cao áp AP12 được thiết kế và chế tạo bởi Aplico phù hợp với các yêu cầu của tiêu chuẩn trên công nghệ hiện đại nhất hiện nay. Cột được tính toán và thiết kế với sự trợ giúp của phần mềm tính cột chuyên dụng.

- Vật liệu sử dụng cho cột đèn phù hợp với tiêu chuẩn.

- Cột được hàn dọc tự động trong môi trường khí bảo vệ CO2, phù hợp với tiêu chuẩn.

- Thân cột được chế tạo liền, không hàn nối ngang thân.

- Cột được mạ nhúng kẽm nóng, phù hợp với tiêu chuẩn. Chiều dày tối thiểu trên một mặt là 65um (450g/m2) đối với thép tấm có chiều dày từ 3 - 5mm

- Cột đèn cao áp AP12 thích hợp lắp với Chóa đèn Sun - A công suất 250W

Bảng chi tiết thông số các loại cột:

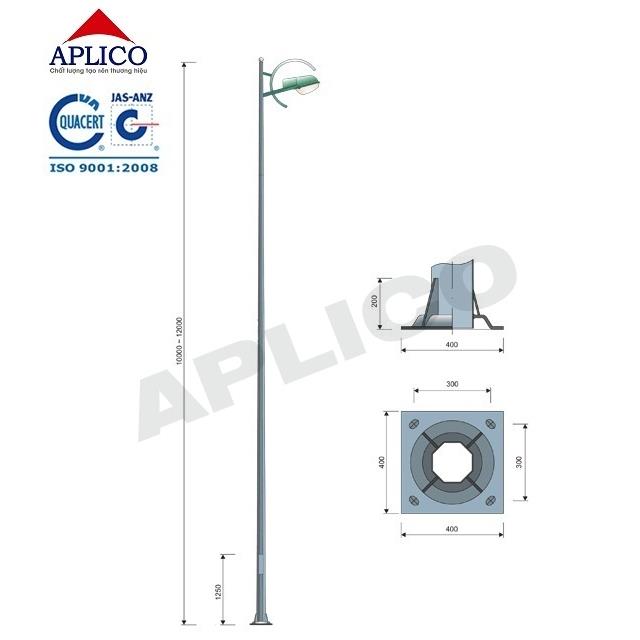

a. Cột đèn chiếu sáng Bát giác.

H

(m)

W

(m)

T

(mm)

D1

(mm)

D2

(mm)

PxQ

(mm)

F

(daN)

N

(mm)

M

(mm)

J

(mm)

Hm x C

(m)

6

1.5

3

78

132

85×350

90

240

300/10

M16x600

1.0×0.8

7

1.5

3.5

78

148

85×350

105

300

400/10

M24x750

1.0×0.8

8

1.5

3.5

78

153

85×350

125

300

400/10

M24x750

1.2×1.0

9

1.5

4

78

163

85×350

130

300

400/12

M24x750

1.2×1.0

10

1.5

4

78

174

85×350

135

300

400/12

M24x750

1.2×1.0

11

1.5

4

78

184

85×350

140

300

400/12

M24x750

1.2×1.0

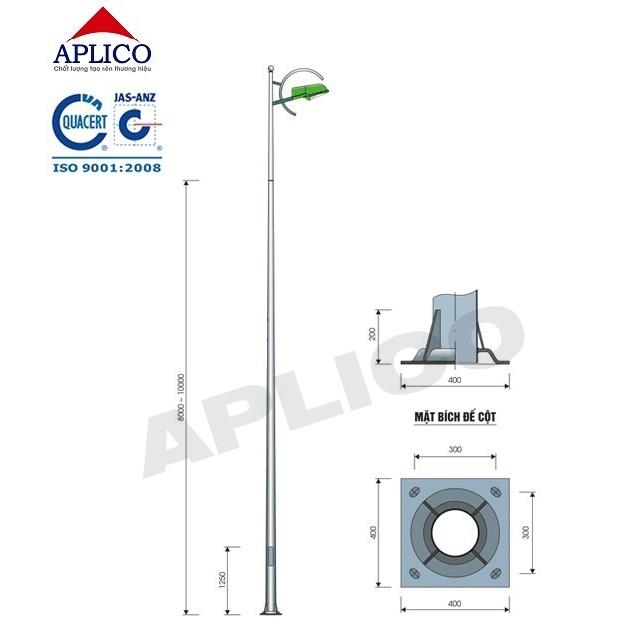

b. Cột đèn cao áp Tròn côn.

H

(m)

W

(m)

T

(mm)

D1

(mm)

D2

(mm)

PxQ

(mm)

F

(daN)

N

(mm)

M

(mm)

J

(mm)

Hm x C

(m)

6

1.5

3

78

144

85×350

90

240

300/10

M16x600

1.0×0.8

7

1.5

3.5

78

154

85×350

105

300

400/10

M24x750

1.0×0.8

8

1.5

3.5

78

165

85×350

120

300

400/10

M24x750

1.2×1.0

9

1.5

4

78

175

95×350

125

300

400/12

M24x750

1.2×1.0

10

1.5

4

78

186

95×350

130

300

400/12

M24x750

1.2×1.0

11

1.5

4

78

196

95×350

135

300

400/12

M24x750

1.2×1.0

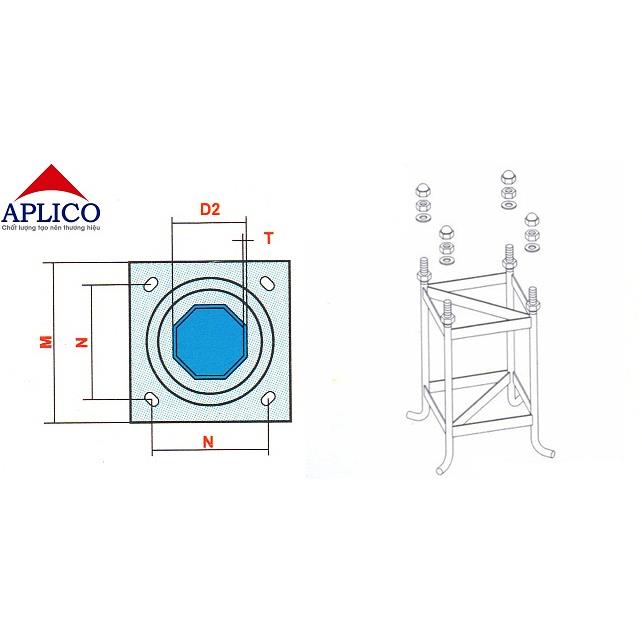

Chú thích:

H     Chiều cao cột tính từ mặt bích.

W    Độ vươn cần đèn tính từ tâm cột.

D1   Kích thước ngoài tại đầu cột.

D2   Kích thước ngoài tại mặt bích chân cột.

T     Chiều dày thân cột.

P     Chiều rộng cửa cột.

Q    Chiều cao cửa cột.

F     Lực ngang đầu cột tính toán cho phép.

J      Bu lông móng cột.

S     Số lượng lỗ bắt bu lông móng trên bích đế cột.

N     Khoảng cách tâm bu lông móng cột.

M    Kích thước bích đế cột.

Hm  Chiều sâu của khối bê tông móng.

Mô tả chi tiết:

Cột đèn cao áp AP12 được làm bằng thép mạ nhúng kẽm nóng, có độ dày từ 3mm đến 5mm chịu được tốc độ gió lên đế 45m/s ( tương đương vùng áp lực gió 125 daN/m2 )

Thiết kế đạt theo các tiêu chuẩn BS 5649, TR7. Cột đèn cao áp được thiết kế với phần mềm tính cột chuyên dụng của Mĩ.

Cột cao áp được thiết kế theo tiêu chuẩn của từng vùng địa hình, hoặc có thể thiết kế theo yếu cầu của khách hàng

Cột chiếu sáng AP12 cao trên 12m được hàn dọc tự động trong môi trường khí bảo vệ CO2, phù hợp với tiêu chuẩn BS 5135, AWS D1.1

Cột đèn cao dưới 12m được chế tạo liền, không hàn nối ngang thân.

Kích thước khối bê tông móng cột chỉ là thông số tham khảo, được tính toán đối với hố đào có áp lực đất >= 2bar. Khi lắp đặt cột tại vị trí cụ thể, sẽ phải tính toán kích thước móng phù hợp với chất đất và vùng gió theo tiêu chuẩn tại nơi lắp đặt.
--
