Cột đèn cao áp AP07

Cột đèn cao áp AP07

Cột đèn chiếu sáng đường phố, đường cao tốc, cầu, ngõ xóm công cộng và nơi có không gian rộng...

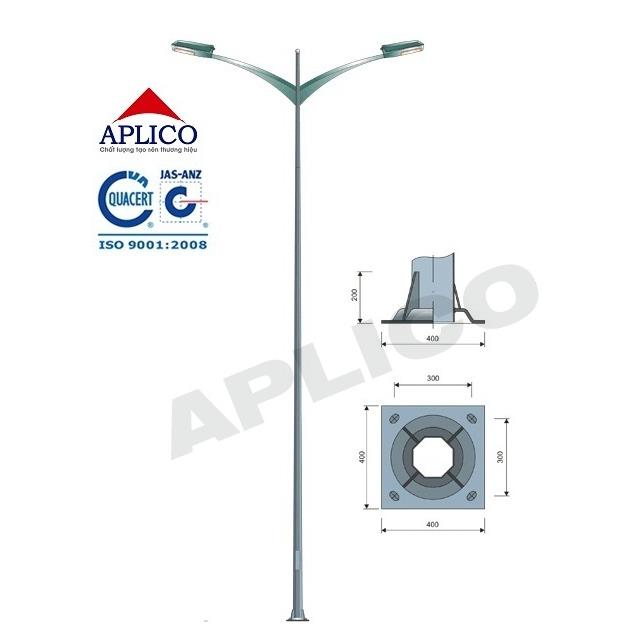

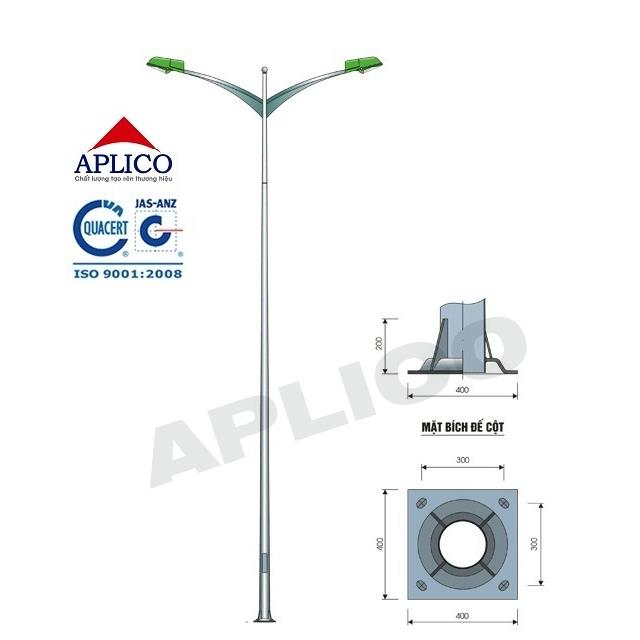

Cột cao áp AP07

được sử dụng trong chiếu sáng đường phố, đường cao tốc, cầu, ngõ xóm công cộng và nơi có không gian rộng, chiếu sáng sân vườn, chiếu sáng công cộng...

Thông số kỹ thuật của cột đèn cao áp AP07:

- Cột đèn chiếu sáng AP07  được tính toán thiết kế chịu được tốc độ gió đến 45m/s (tương đương vùng áp lực gió 125daN/m2). Hệ số hình dạng địa hình và các hệ số thống kê khác nhau bằng 1.

- Đối với vùng gió địa hình khác, cột đèn AP07 sẽ được thiết kế riêng tuỳ theo yêu cầu đặt hàng.

- Cột đèn cao áp AP07 được thiết kế và chế tạo phù hợp với các yêu cầu của tiêu chuẩn chất lượng Việt Nam và quốc tế. Cột được tính toán và thiết kế với sự trợ giúp của phần mềm tính cột chuyên dụng.

- Vật liệu sử dụng cho cột đèn AP07 phù hợp với tiêu chuẩn iso 9001:2008.

- Cột AP07 được hàn dọc tự động trong môi trường khí bảo vệ CO2, phù hợp với tiêu chuẩn.

- Thân cột đèn chiếu sáng AP07 được chế tạo liền, không hàn nối ngang thân.

- Cột đèn cao áp AP07 được mạ nhúng kẽm nóng, phù hợp với tiêu chuẩn. Chiều dày tối thiểu trên một mặt là 65um (450g/m2) đối với thép tấm có chiều dày từ 3 - 5mm.

Bảng chi tiết thông số các loại cột:

a. Cột đèn cao áp Bát giác.

H

(m)

W

(m)

T

(mm)

D1

(mm)

D2

(mm)

PxQ

(mm)

F

(daN)

N

(mm)

M

(mm)

J

(mm)

Hm x C

(m)

6

1.5

3

78

132

85×350

90

240

300/10

M16x600

1.0×0.8

7

1.5

3.5

78

148

85×350

105

300

400/10

M24x750

1.0×0.8

8

1.5

3.5

78

153

85×350

125

300

400/10

M24x750

1.2×1.0

9

1.5

4

78

163

85×350

130

300

400/12

M24x750

1.2×1.0

10

1.5

4

78

174

85×350

135

300

400/12

M24x750

1.2×1.0

11

1.5

4

78

184

85×350

140

300

400/12

M24x750

1.2×1.0

b. Cột đèn cao áp Tròn côn.

H

(m)

W

(m)

T

(mm)

D1

(mm)

D2

(mm)

PxQ

(mm)

F

(daN)

N

(mm)

M

(mm)

J

(mm)

Hm x C

(m)

6

1.5

3

78

144

85×350

90

240

300/10

M16x600

1.0×0.8

7

1.5

3.5

78

154

85×350

105

300

400/10

M24x750

1.0×0.8

8

1.5

3.5

78

165

85×350

120

300

400/10

M24x750

1.2×1.0

9

1.5

4

78

175

95×350

125

300

400/12

M24x750

1.2×1.0

10

1.5

4

78

186

95×350

130

300

400/12

M24x750

1.2×1.0

11

1.5

4

78

196

95×350

135

300

400/12

M24x750

1.2×1.0

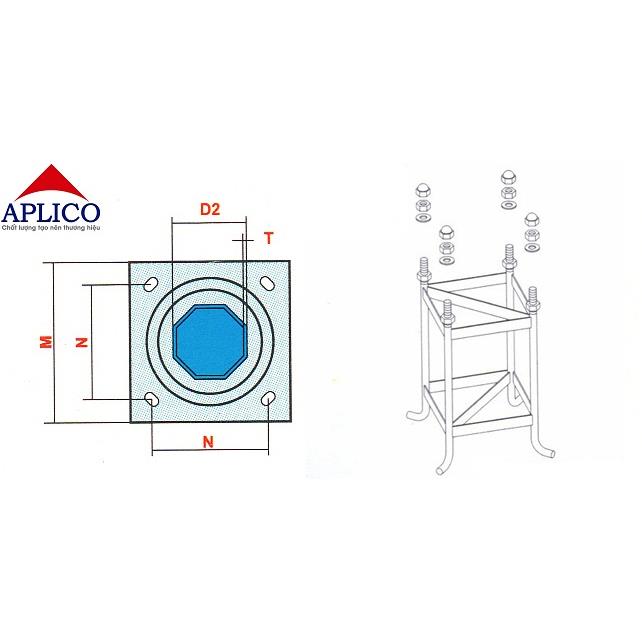

Chú thích:

H: Chiều cao cột tính từ mặt bích.

W: Độ vươn cần đèn tính từ tâm cột.

D1: Kích thước ngoài tại đầu cột.

D2: Kích thước ngoài tại mặt bích chân cột.

T: Chiều dày thân cột.

P: Chiều rộng cửa cột.

Q: Chiều cao cửa cột.

F: Lực ngang đầu cột tính toán cho phép.

J: Bu lông móng cột.

S: Số lượng lỗ bắt bu lông móng trên bích đế cột.

N: Khoảng cách tâm bu lông móng cột.

M: Kích thước bích đế cột.

Hm: Chiều sâu của khối bê tông móng.

Mô tả sản phẩm:

Cột đèn cao áp AP07 được làm bằng thép mạ nhúng kẽm nóng không bị han rỉ bởi thời tiết, cột chiếu sáng cao áp dày 3mm đến 5mm chịu đươc tốc độ gió 45m/s.

Tùy theo từng vùng địa hình cột cao áp được thiết kế theo quy chuẩn hoặc theo yêu cầu của khách hàng.

Cột thép AP07 thiết kế phù hợp với tiêu chuẩn của bộ đo lường để ra.

Cột đèn cao áp AP07 được lắp đặt ở các công trình công cộng như: đường phố, khu đô thị, công viên…

Khối bê tông móng thì tùy thuộc vào từng vùng địa hình để khảo sát.

---
