Cột đèn cao áp AP11

Cột đèn cao áp AP11

Cột đèn chiếu sáng đường phố, đường cao tốc, cầu, ngõ xóm công cộng và nơi có không gian rộng...

Cột đèn cao áp AP11  được sử dụng trong chiếu sáng đường phố, đường cao tốc, cầu, ngõ xóm công cộng và nơi có không gian rộng, chiếu sáng sân vườn, chiếu sáng công cộng...

Trụ đèn cao áp AP11 được APLICO sản xuất trên công nghệ hiện đại nhất hiện nay - Hệ thống máy chấn 12 mét tại Khu CN Thạch Thất - Hà Nội

Đặc tính kỹ thuật của cột đèn chiếu sáng AP11:

- Cột đèn cao áp AP11 được tính toán thiết kế chịu được tốc độ gió đến 45m/s (tương đương vùng áp lực gió 125daN/m2). Hệ số hình dạng địa hình và các hệ số thống kê khác nhau bằng 1.

- Đối với vùng gió địa hình khác, cột đèn AP11 sẽ được thiết kế riêng tuỳ theo yêu cầu đặt hàng.

- Cột đèn cao áp AP11 được thiết kế và chế tạo phù hợp với các yêu cầu của tiêu chuẩn. Cột được tính toán và thiết kế với sự trợ giúp của phần mềm tính cột chuyên dụng.

- Vật liệu sử dụng cho cột đèn AP11 phù hợp với tiêu chuẩn.

- Cột thép AP11 được hàn dọc tự động trong môi trường khí bảo vệ CO2, phù hợp với tiêu chuẩn.

- Thân cột thép được chế tạo liền, không hàn nối ngang thân.

- Cột đèn chiếu sáng AP11 được mạ nhúng kẽm nóng, phù hợp với tiêu chuẩn. Chiều dày tối thiểu trên một mặt là 65um (450g/m2) đối với thép tấm có chiều dày từ 3 - 5mm.

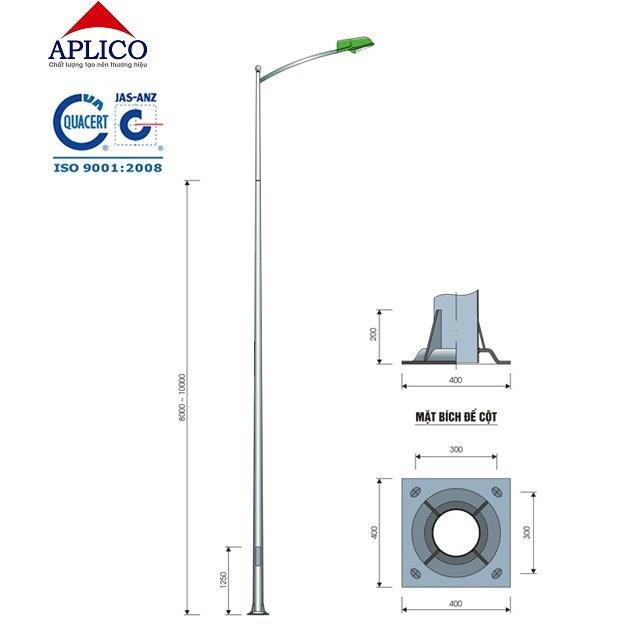

Bảng chi tiết thông số các loại cột:

a. Cột đèn cao áp Bát giác.

H

(m)

W

(m)

T

(mm)

D1

(mm)

D2

(mm)

PxQ

(mm)

F

(daN)

N

(mm)

M

(mm)

J

(mm)

Hm x C

(m)

6

1.5

3

78

132

85×350

90

240

300/10

M16x600

1.0×0.8

7

1.5

3.5

78

148

85×350

105

300

400/10

M24x750

1.0×0.8

8

1.5

3.5

78

153

85×350

125

300

400/10

M24x750

1.2×1.0

9

1.5

4

78

163

85×350

130

300

400/12

M24x750

1.2×1.0

10

1.5

4

78

174

85×350

135

300

400/12

M24x750

1.2×1.0

11

1.5

4

78

184

85×350

140

300

400/12

M24x750

1.2×1.0

b. Cột đèn cao áp Tròn côn.

H

(m)

W

(m)

T

(mm)

D1

(mm)

D2

(mm)

PxQ

(mm)

F

(daN)

N

(mm)

M

(mm)

J

(mm)

Hm x C

(m)

6

1.5

3

78

144

85×350

90

240

300/10

M16x600

1.0×0.8

7

1.5

3.5

78

154

85×350

105

300

400/10

M24x750

1.0×0.8

8

1.5

3.5

78

165

85×350

120

300

400/10

M24x750

1.2×1.0

9

1.5

4

78

175

95×350

125

300

400/12

M24x750

1.2×1.0

10

1.5

4

78

186

95×350

130

300

400/12

M24x750

1.2×1.0

11

1.5

4

78

196

95×350

135

300

400/12

M24x750

1.2×1.0

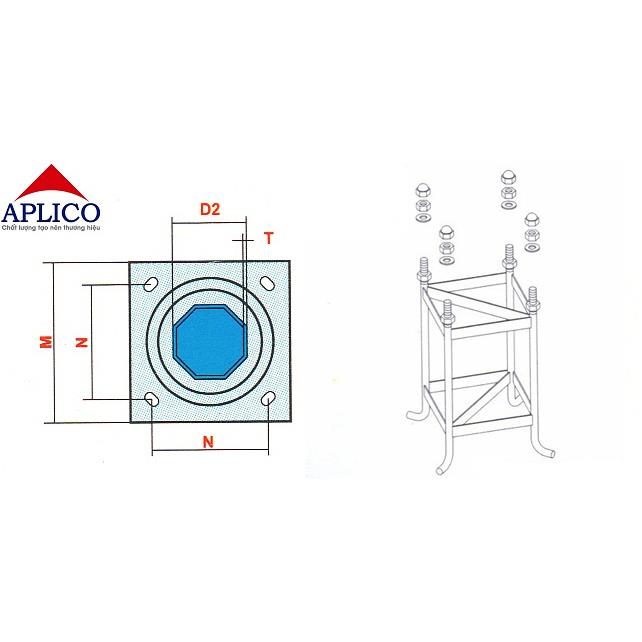

Chú thích:

H     Chiều cao cột tính từ mặt bích.

W    Độ vươn cần đèn tính từ tâm cột.

D1   Kích thước ngoài tại đầu cột.

D2   Kích thước ngoài tại mặt bích chân cột.

T     Chiều dày thân cột.

P     Chiều rộng cửa cột.

Q    Chiều cao cửa cột.

F     Lực ngang đầu cột tính toán cho phép.

J      Bu lông móng cột.

S     Số lượng lỗ bắt bu lông móng trên bích đế cột.

N     Khoảng cách tâm bu lông móng cột.

M    Kích thước bích đế cột.

Hm  Chiều sâu của khối bê tông móng.

Mô tả chi tiết:

Cột cao áp AP11 được lắp đặt ở các công trình công cộng: khu đô thị, nhà xưởng, công viên …

Thân cột đèn cao áp được làm bằng thép được mạ nhúng kẽm nóng không bị oxi hóa bởi thời tiết khắc nghiệt ngoài trời. thiết kế cột cao áp phù hợp với tiêu chuẩn của tổng cục đo lường chất lượng.

Cột đèn chiếu sáng cao áp được thiết kế chịu được tốc độ gió đến 45m/s.

Cột thép chiếu sáng được thế kế tùy vào từng địa hình và theo yêu cầu của khách hàng.

Vật liệu sử dụng làm cột đèn phù hợp với tiêu chuẩn JIS 3101, JIS 3106.

Kích thước khối bê tông móng cột cao áp chỉ là thông số tham khảo, được tính toán đối với hố đào có áp lực đất >= 2bar. Khi lắp đặt cột tại vị trí cụ thể, sẽ phải tính toán kích thước móng phù hợp với chất đất và vùng gió theo tiêu chuẩn tại nơi lắp đặt.

---
