Cột đèn caoo áp AP04

Cột đèn caoo áp AP04

Cột đèn chiếu sáng đường phố, đường cao tốc, cầu, ngõ xóm công cộng và nơi có không gian rộng...

Cột đèn cao áp AP04 được dùng trong chiếu sáng đường phố, đường cao tốc, chiếu sáng công cộng,...

Đặc tính kỹ thuật của cột đèn cao áp AP05:

- Cột đèn chiếu sáng AP04 được tính toán thiết kế chịu được tốc độ gió đến 45m/s (tương đương vùng áp lực gió 125daN/m2). Hệ số hình dạng địa hình và các hệ số thống kê khác nhau bằng 1. Thích hợp sử dụng chiếu sáng công cộng, chiếu sáng nơi có diện tích lớn.

- Đối với vùng gió địa hình khác, cột sẽ được thiết kế riêng tuỳ theo yêu cầu đặt hàng.

- Cột đèn cao áp AP04 được thiết kế và chế tạo phù hợp với các yêu cầu của tiêu chuẩn. Cột được tính toán và thiết kế với sự trợ giúp của phần mềm tính cột chuyên dụng.

- Vật liệu sử dụng cho cột đèn Ap04 phù hợp với tiêu chuẩn.

- Thân cột đèn chiếu sáng AP04 được hàn dọc tự động trong môi trường khí bảo vệ CO2, phù hợp với tiêu chuẩn.

- Thân cột được chế tạo liền, không hàn nối ngang thân.

- Cột được mạ nhúng kẽm nóng, phù hợp với tiêu chuẩn. Chiều dày tối thiểu trên một mặt là 65um (450g/m2) đối với thép tấm có chiều dày từ 3 - 5mm.

Bảng chi tiết thông số các loại cột:

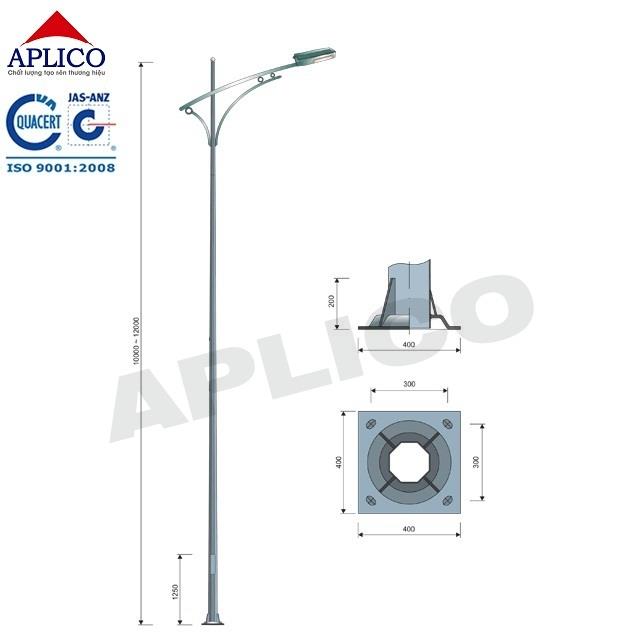

a. Cột đèn chiếu sáng Bát giác.

H

(m)

W

(m)

T

(mm)

D1

(mm)

D2

(mm)

PxQ

(mm)

F

(daN)

N

(mm)

M

(mm)

J

(mm)

Hm x C

(m)

6

1.5

3

78

132

85×350

90

240

300/10

M16x600

1.0×0.8

7

1.5

3.5

78

148

85×350

105

300

400/10

M24x750

1.0×0.8

8

1.5

3.5

78

153

85×350

125

300

400/10

M24x750

1.2×1.0

9

1.5

4

78

163

85×350

130

300

400/12

M24x750

1.2×1.0

10

1.5

4

78

174

85×350

135

300

400/12

M24x750

1.2×1.0

11

1.5

4

78

184

85×350

140

300

400/12

M24x750

1.2×1.0

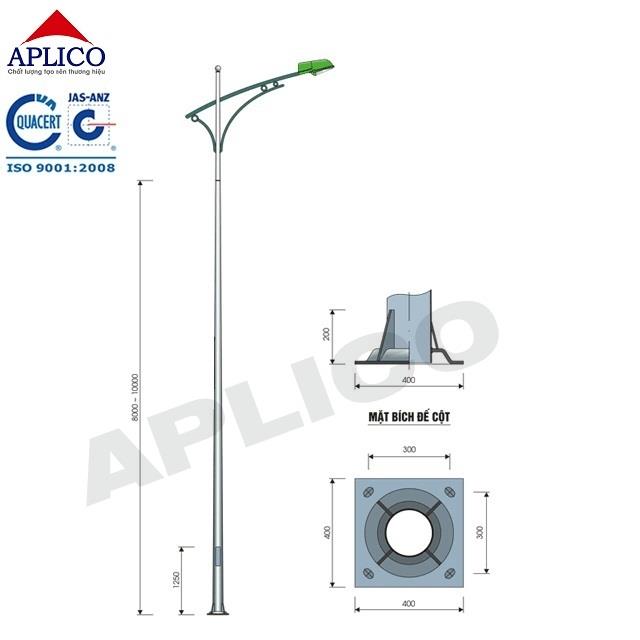

b.Cột đèn chiếu sáng Tròn côn.

H

(m)

W

(m)

T

(mm)

D1

(mm)

D2

(mm)

PxQ

(mm)

F

(daN)

N

(mm)

M

(mm)

J

(mm)

Hm x C

(m)

6

1.5

3

78

144

85×350

90

240

300/10

M16x600

1.0×0.8

7

1.5

3.5

78

154

85×350

105

300

400/10

M24x750

1.0×0.8

8

1.5

3.5

78

165

85×350

120

300

400/10

M24x750

1.2×1.0

9

1.5

4

78

175

95×350

125

300

400/12

M24x750

1.2×1.0

10

1.5

4

78

186

95×350

130

300

400/12

M24x750

1.2×1.0

11

1.5

4

78

196

95×350

135

300

400/12

M24x750

1.2×1.0

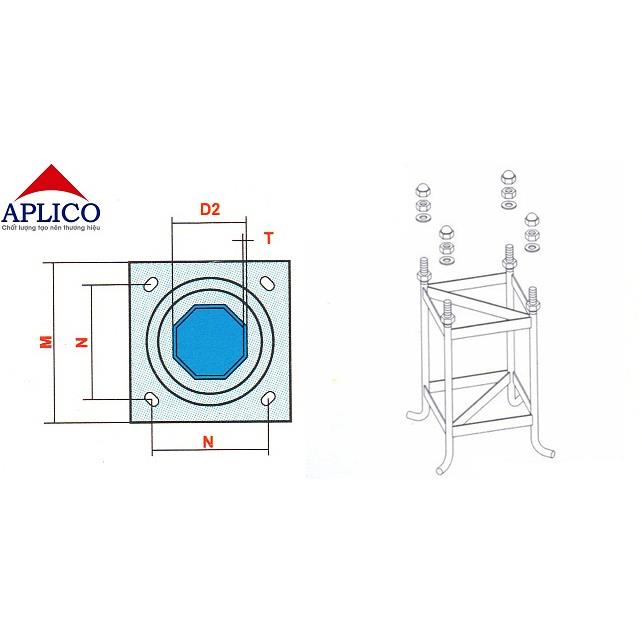

Chú thích:

H     Chiều cao cột tính từ mặt bích.

W    Độ vươn cần đèn tính từ tâm cột.

D1   Kích thước ngoài tại đầu cột.

D2   Kích thước ngoài tại mặt bích chân cột.

T     Chiều dày thân cột.

P     Chiều rộng cửa cột.

Q    Chiều cao cửa cột.

F     Lực ngang đầu cột tính toán cho phép.

J      Bu lông móng cột.

S     Số lượng lỗ bắt bu lông móng trên bích đế cột.

N     Khoảng cách tâm bu lông móng cột.

M    Kích thước bích đế cột.

Hm  Chiều sâu của khối bê tông móng.

Mô tả chi tiết:

 Cột đèn chiếu sáng AP04 có thiết kế với các yêu cầu của tiêu chuẩn, cột chiếu sáng này được tính toán thiết kế với sự trợ giúp của phần mềm tính cột chuyên dụng.

Vật liệu sử dùng làm cột thép cao áp là bằng thép nguyên chất có mạ kẽm nhúng nóng không bị oxi hóa bởi thời tiết. Chiều dày lớp mạ tối thiểu là 65un, tấm thép có chiều dày từ 3mm đến 5mm, cột cao áp chịu được tốc độ gió đến 45m/S. Tùy thuộc vào địa hình có thể làm theo thiết kế của khách hàng.

Cột thép dài trên 12m được hàn dọc tự đông trong môi trường khí CO2. dưới 12m được chế tạo liền không có mối hàn ngang thân.

Kích thước khối bê tông móng cột chỉ là thông số tham khảo, được tính toán đối với hố đào có áp lực đất >= 2bar. Khi lắp đặt cột tại vị trí cụ thể, sẽ phải tính toán kích thước móng phù hợp với chất đất và vùng gió theo tiêu chuẩn tại nơi lắp đặt.

---
