Cột đèn chiếu sáng liền cần đơn

Cột đèn chiếu sáng liền cần đơn

Cột đèn chiếu sáng đường phố, đường cao tốc, cầu, ngõ xóm công cộng và nơi có không gian rộng...

CỘT ĐÈN CHIẾU SÁNG LIỀN CẦN ĐƠN

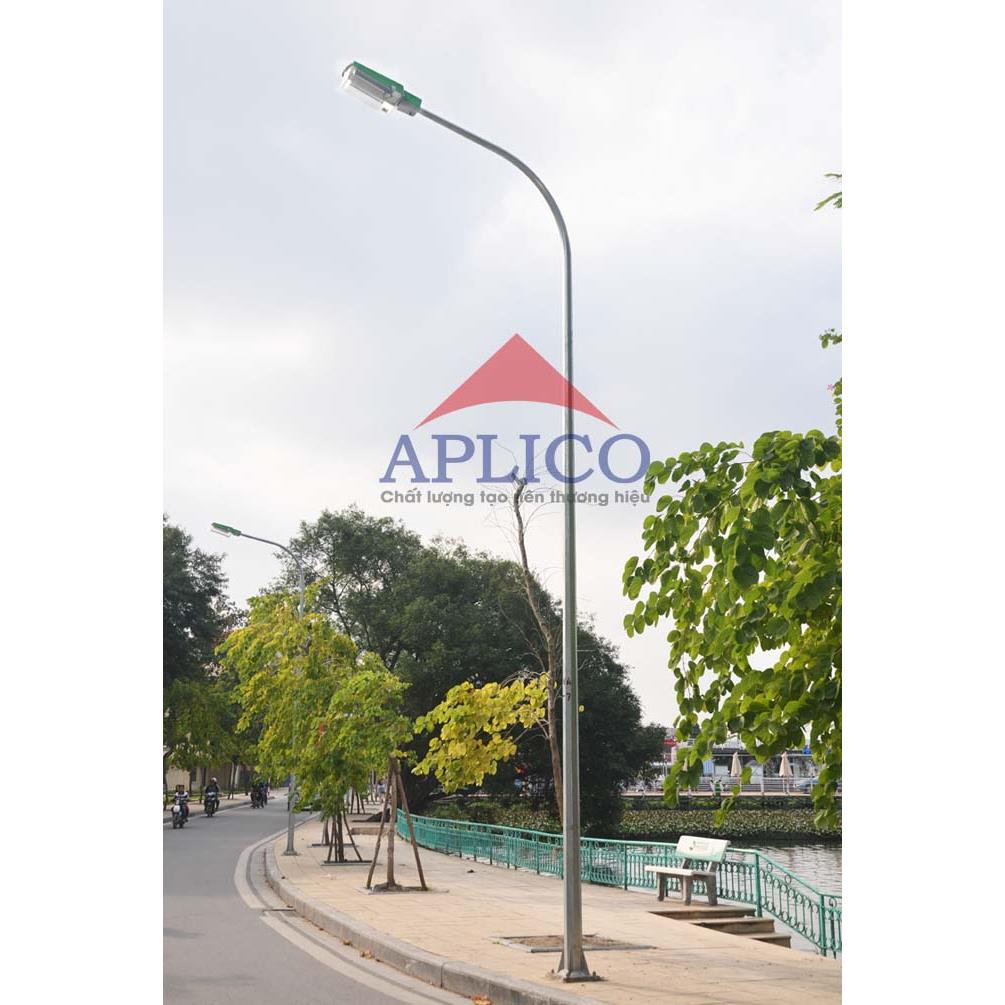

Cột đèn chiếu sáng liền cần đơn có đặc điểm phần cột và phần vươn liền nhau, được uốn cong một góc theo bản vẽ thiết kế phù hợp với công trình thi công. Cột thép chiếu sáng liền cần đơn thích hợp lắp đặt cho nội thành, đoạn đường rộng, các làn đường phân cách bởi khoảng không chiếu sáng đường, đô thị, khu công cộng, đường cao tốc.



ĐẶC TÍNH KỸ THUẬT

- Cột đèn chiếu sáng liền cần đơn giới thiệu sản phẩm ở đây chịu được tốc độ gió đến 45m/s (tương đương vùng áp lực gió 125daN/m2). Hệ số hình dạng địa hình và các hệ số thống kê khác nhau bằng 1 thích hợp chiếu sáng đường cao tốc, chiếu sáng công cộng có diện tích lớn.

- Đối với vùng gió địa hình khác, cột sẽ được thiết kế riêng tuỳ theo yêu cầu đặt hàng.

- Cột được thiết kế và chế tạo phù hợp với các yêu cầu của tiêu chuẩn trên công nghệ hiện đại nhất hiện nay. Cột được tính toán và thiết kế với sự trợ giúp của phần mềm tính cột chuyên dụng.

- Vật liệu sử dụng cho cột đèn liền cần đơn phù hợp với tiêu chuẩn.

- Cột được hàn dọc tự động trong môi trường khí bảo vệ CO2, phù hợp với tiêu chuẩn.

- Thân cột liền cần đơn được chế tạo liền, không hàn nối ngang thân.

- Cột đèn liền cần đơnđược mạ nhúng kẽm nóng, phù hợp với tiêu chuẩn. Chiều dày tối thiểu trên một mặ là 65um (450g/m2) đối với thép tấm có chiều dày từ 3 - 5mm.



BẢNG CHI TIẾT THÔNG SỐ CÁC LOẠI CỘT

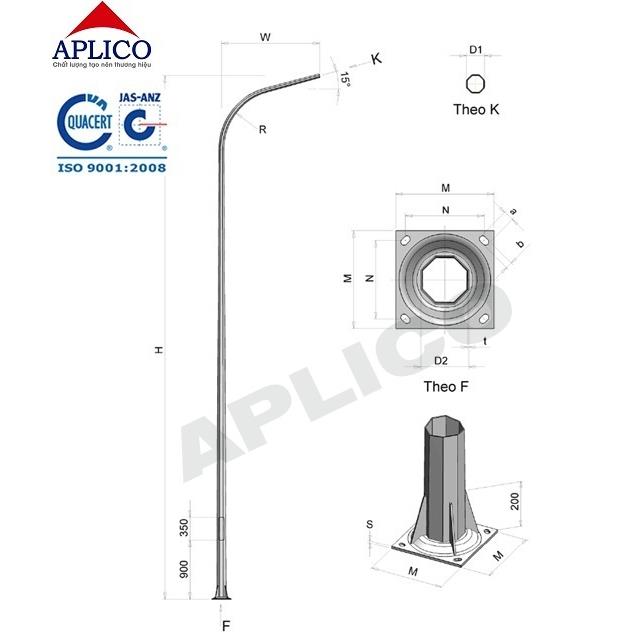

a. Cột đèn cao áp Bát giác liền cần đơn

H

(m)

W

(m)

T

(mm)

D1

(mm)

D2

(mm)

PxQ

(mm)

F

(daN)

N

(mm)

M

(mm)

J

(mm)

Hm x C

(m)

7

1.5

3

56

136

85×350

70

240

300/10

M16x600

1.0×0.8

8

1.5

3

56

146

85×350

72

240

300/10

M16x600

1.0×0.8

9

1.5

3.5

56

156

85×350

90

300

300/12

M24x750

1.2×0.8

10

1.5

3.5

56

166

85×350

108

300

300/12

M24x750

1.2×1.0

11

1.5

4

56

176

85×350

112

300

300/12

M24x750

1.2×1.0

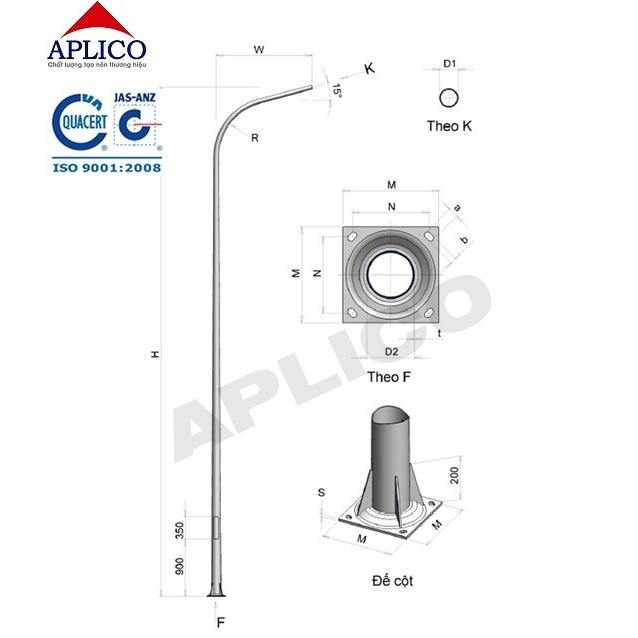

b. Cột đèn cao áp Tròn côn liền cần đơn

H

(m)

W

(m)

T

(mm)

D1

(mm)

D2

(mm)

PxQ

(mm)

F

(daN)

N

(mm)

M

(mm)

J

(mm)

Hm x C

(m)

7

1.5

3

58

140

85×350

70

240

300/10

M16x600

1.0×0.8

8

1.5

3

58

154

85×350

72

240

300/10

M16x600

1.0×0.8

9

1.5

3.5

58

161

85×350

90

300

300/12

M24x750

1.2×0.8

10

1.5

3.5

58

172

95×350

102

300

300/12

M24x750

1.2×1.0

11

1.5

4

58

183

95×350

107

300

300/12

M24x750

1.2×1.0

Chú thích:

H: Chiều cao cột tính từ mặt bích.

W: Độ vươn cần đèn tính từ tâm cột.

D1: Kích thước ngoài tại đầu cột.

D2: Kích thước ngoài tại mặt bích chân cột.

T: Chiều dày thân cột.

P: Chiều rộng cửa cột.

Q: Chiều cao cửa cột.

F: Lực ngang đầu cột tính toán cho phép.

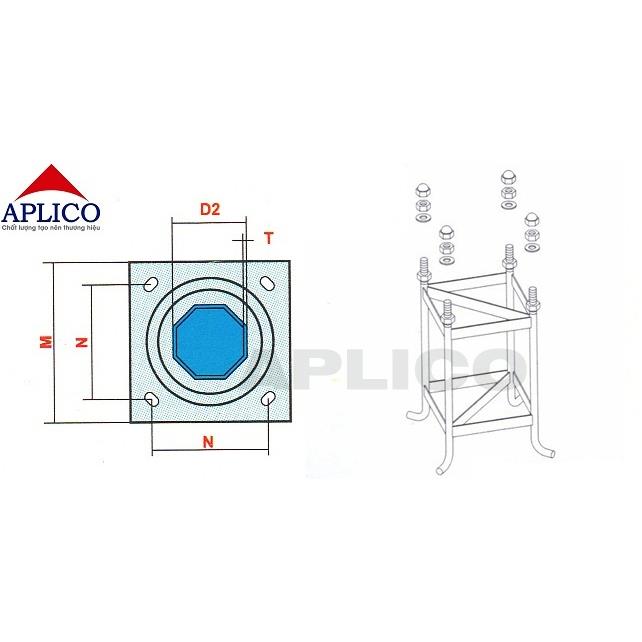

J: Bu lông móng cột.

S: Số lượng lỗ bắt bu lông móng trên bích đế cột.

N: Khoảng cách tâm bu lông móng cột.

M: Kích thước bích đế cột.

Hm: Chiều sâu của khối bê tông móng.

MÔ TẢ SẢN PHẨM

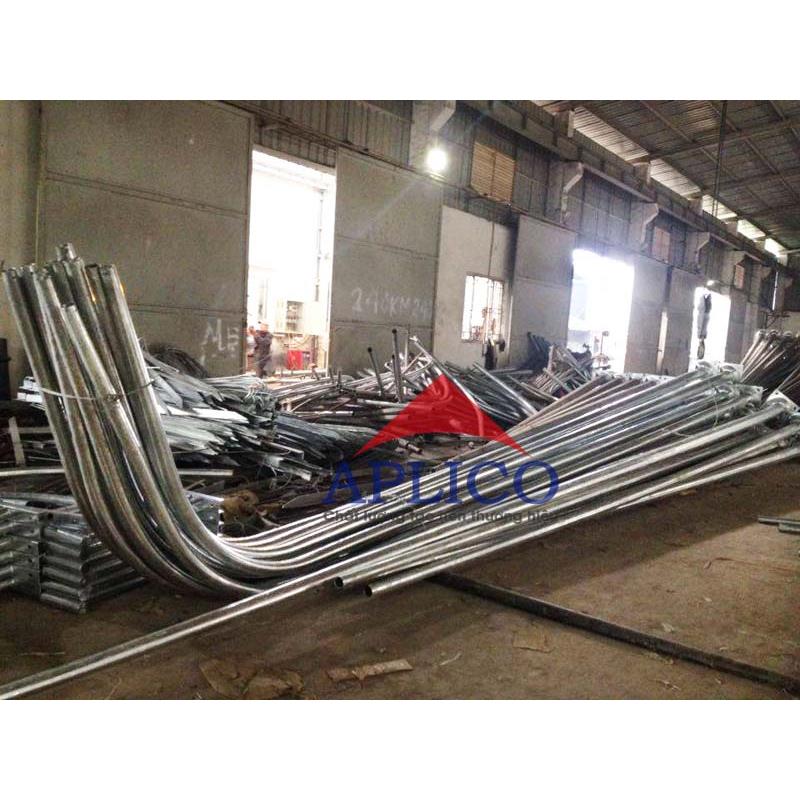

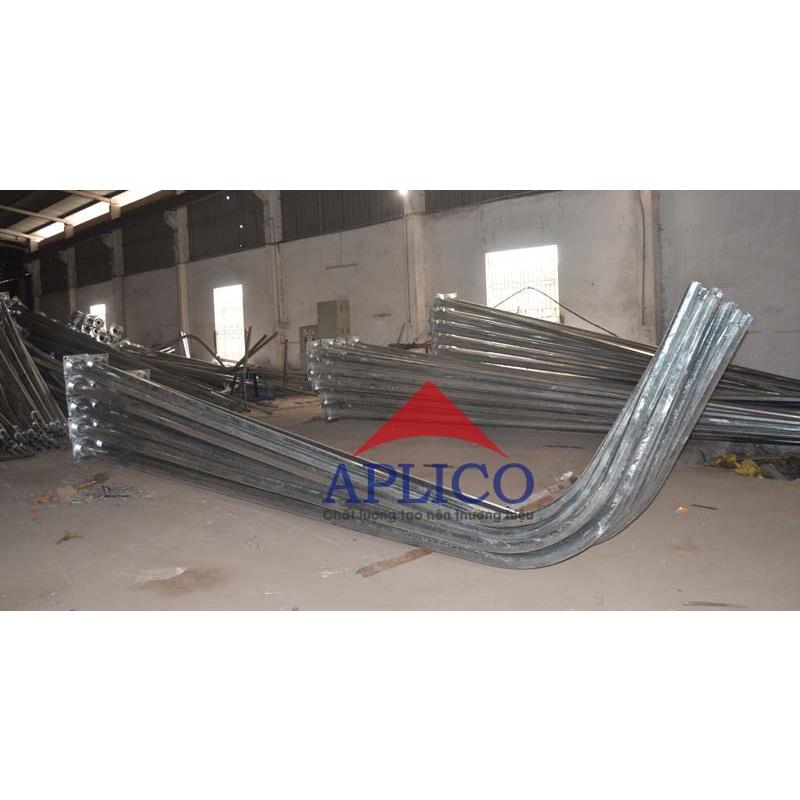

Cột đèn cao áp liền cần đơn được chế tạo liền không có mối hàn ngang thân, cột thép cao áp được chế tạo dày 3mm đến 5mm chịu được sức gió lên đến 45m/s.

- Tùy vào từng loại địa hình khác nhau cột cao áp được chế tạo theo quy chuẩn hoặc theo yêu cầu của khách hàng.

- Vật liệu và thiết kế cột thép đều phù hợp với mọi tiêu chuẩn của bộ đo lường chất lượng để ra. Cột thép liền cần cao áp được tính toán với phần mềm chuyên dụng của mĩ.

- Cột đèn cao áp liền cần được mạ nhúng kẽm nóng không bị han rỉ bởi thời tiết.

- Tùy thuộc vào từng loại địa hình sẽ làm khối bê tông khung móng cột cao áp khác nhau.

---
